精密鑄件在885—913‘cXl小時(shí)以上加熱底用小于

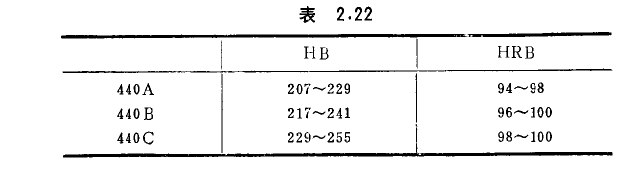

14℃／4、時(shí)的冷卻速度爐冷到ss ooc，然后進(jìn)行空冷。所得
的硬度加表2．22所列。
對細(xì)線材可進(jìn)行真空遲火。為了防止電化，可進(jìn)行裝箱
退火。這些遲火方法都是為了防止脫碳。
(2)中間退火
為了消除拉拔作業(yè)及其它冷作加工過程巾的加工應(yīng)力，
進(jìn)行中間遲火：577—788。c x 3—4小時(shí)，緩冷。
(3)球化退火
對精密鑄件為改善其機(jī)械加工性能W進(jìn)行的遲火是：
1024YXl小時(shí)，空冷十7S20c×32小時(shí)。
(4)淬火
JIs規(guī)定的淬火規(guī)范是11010—l 070、，
進(jìn)行空冷。
